SENSORER
Djupmätare

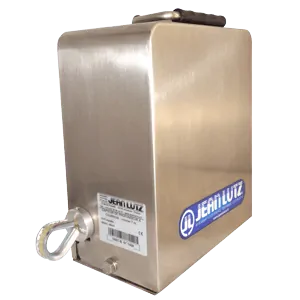

D90
Djupsensor lämplig för långa borrsträngar D90-sensorn består av en inkrementell rotationsavkännare som drivs av en kuggrem och hålls spänd av en spiralfjäder. D90 finns i två versioner: 7 och 15 m.
F82
Linjär sensor för djupmätning. F82 använder principen med en remskiva som rullar utan att slira längs en kabel som är sträckt mellan de två ändarna. Mätsignalen ges av en inkrementell roterande pulsgivare (C82).

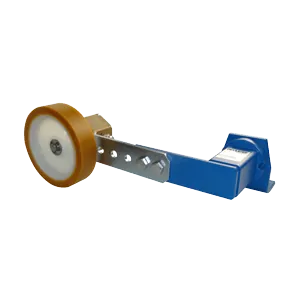

P82
P82-sensorn använder sig av principen med ett hjul som roterar mot masten. Hjulets axel är integrerad med en inkrementell roterande avkodare. Enheten är monterad i änden av en svängbar arm med justerbar längd. Dess axel är monterad på ett spännblock av gummi som kan förspännas för att ge lämplig friktion.

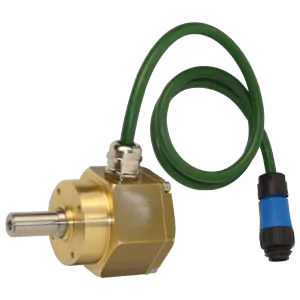

C82
C82-sensorn är en inkrementell roterande förskjutningssensor som vanligtvis är monterad i änden av en remskiva. Det är en robust och vattentät sensor tillverkad av rostfria material (brons, mässing, rostfritt stål).
Vid montering är det viktigt att tillhandahålla en elastisk koppling mellan kraftkällan och C82-axeln.
Tryck/flöde
C16
C16-sensorer är robusta och vattentäta trycksensorer helt i metall som kan mäta mellan 2 och 1000 bar.
Sensorerna kan anslutas till injekteringsseparatorerna SP100, SP200, SP300, SP400, SP500, SP600.

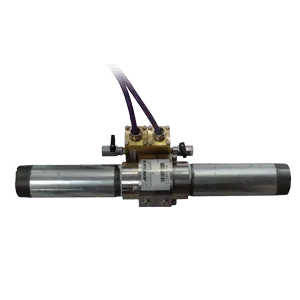

AT50
AT50 är en flödes- och lufttryckssensor som fungerar enligt principerna i Bernouillis lag. Den ger två mätsignaler, en statisk trycksignal och en signal för beräkning av luftflödet.
För att underlätta underhållet på arbetsplatserna är AT50 utrustad med avluftningsventiler för renblåsning av alla interna ledningar.

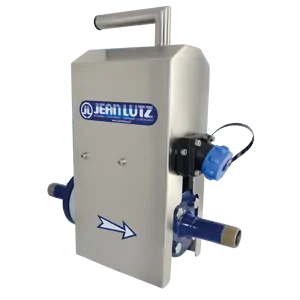

EDH
EDHxx-sensorerna (xx: rörets diameter) är elektromagnetiska flödesmätare.

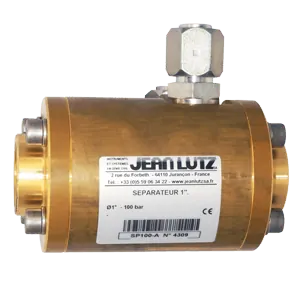

SP
SP-separatorer har ett fullflödesmembran som gör det möjligt att mäta trycket i rören där injekteringsbruk, betong eller murbruk flyter.
Membranen är tillverkade av ett elastoplastiskt material som är särskilt motståndskraftigt mot nötning och kemikalier. De gör det möjligt att mäta minimitryck på några tiotals millibar utan betydande fel.
SP
SP-separatorer har ett fullflödesmembran som gör det möjligt att mäta trycket i rören där injekteringsbruk, betong eller murbruk flyter.
Membranen är tillverkade av ett elastoplastiskt material som är särskilt motståndskraftigt mot nötning och kemikalier. De gör det möjligt att mäta minimitryck på några tiotals millibar utan betydande fel.
Vibration

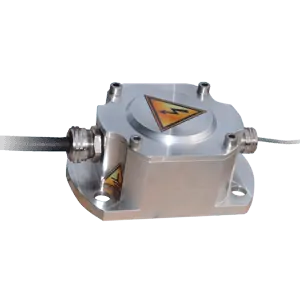

CCPVBR
CCPVBR-sensorn är en vibrationssensor. Denna sensor ger flera typer av information:
• Vibrationernas amplitud och frekvens
• Vibratorns temperatur
• Vibratorns lutning
• Vibrationsdeviationavböjning
• Drifttid

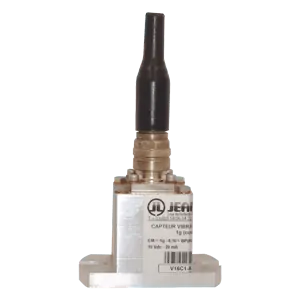

V16AF50
V16AF50-sensorn är en vibrationssensor. Den kännetecknas av hög känslighet och att den är fullständig vattentät (dränkbar). Sensorn består av ett robust metallhölje med kabelutgång via kabelgenomföring. Den levererar information om vibrationernas frekvens och vibrationernas amplitud.

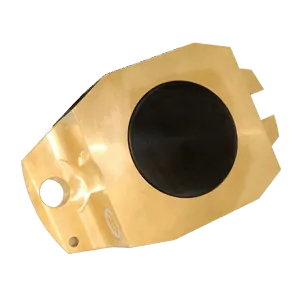

NEMOV BT
NEMOV BT är en sensor för mätning av vibrationer och avböjning/lutning för profiler och rör. NEMOV BT är utrustad med en Bluetooth-sändare och ett batteri. I avsaknad av kommunikation (nedsänkt sensor) lagras de uppmätta värdena i enhetens internminne och överförs så snart sensorn kommer upp igen.
SP
SP-separatorer har ett fullflödesmembran som gör det möjligt att mäta trycket i rören där injekteringsbruk, betong eller murbruk flyter.
Membranen är tillverkade av ett elastoplastiskt material som är särskilt motståndskraftigt mot nötning och kemikalier. De gör det möjligt att mäta minimitryck på några tiotals millibar utan betydande fel.
Rotatation

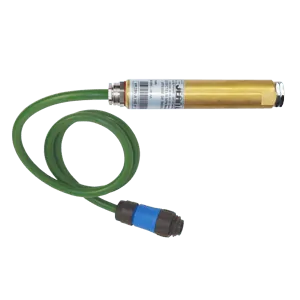

VR28
VR28-sensorn är en närhetssensor som består av ett metallrör med ett detekteringselementet som skapar ett högfrekvent elektromagnetiskt fält i änden av sensorn. Magnetfältets amplitud ändras när ett metallföremål kommer i sensorns absoluta närhet, till exempel en utsjutande del på rotationsenheten.
Position

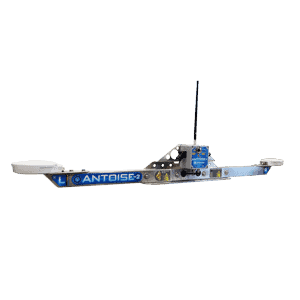

ANTOISE 2
ANTOISE-utrustning gör det möjligt att med en noggrannhet på 3 cm mäta positioneringen av platsen där arbetet ska utföras samt mastens lutning och orientering.
Anläggningen består av två GPS-mottagare, en så kallad "basic" GPS-mottagare placerad rakt ovanför en punkt med kända och exakta koordinater. Den möjliggör korrigering av mätningen med en andra mobil mottagare, "maskinens" GPS-mottagare som består av en metallskena på en meter utrustad med två GPS-antenner och ett hölje som innehåller datorenheten.
En av antennerna är referensantenn för positioneringen och den andra används för att bestämma orienteringen.

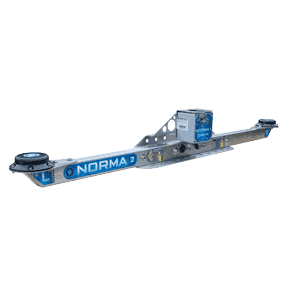

NORMA 2
NORMA2 möjliggör noggrann mätning av orienteringen och lutningen på masten den monteras på. Den är mycket användbar till alla typer av borrningar där gradningen är viktig ger en exakt kontroll av borrningens lutning och riktning oavsett maskinens position.
Inga ytterligare enheter eller beräkningar krävs för borraren, som helt enkelt kontrollerar placeringen av sin mast på en DIALOG MX4-skärm.
